工厂厂界环境噪声监测仪5S485信号输出

一款针对工业现场噪声监测而设计的噪声监测仪。内置高灵敏度传感器、数据采集模块。使工业现场噪声信号不失真的4-20mA电流工业标准输出，直接与用户的PLC系统配套使用，实现对现场噪声的实时监测。精度高、通用性强、性价比高成为其显著的特点，被广泛用于各种工业场景进行噪声监测。

二、工作原理

噪声监测仪主要由噪声传感器、噪声数据采集设备、信号转换模块构成。系统主要通过噪声传感器将工业现场产生的各种噪声信号转换为电信号，电信号在经过信号调理电路后进入噪声数据采集设备，转换为数字信号。然后通过噪声A计权计算方法将其计算为分贝值，并输出到数据接口上；信号转换模块将数据接口上的数据读出，经过计算机转换后转换为线形直流信号。结合用户PLC实现了对工业现场噪声实时监测，为机械设备运行情况作出评估，对设备故障作出有效的预警，做到了然于心而防患于未然。

三、产品特点

1、噪声实时监测，监测数据具有代表性

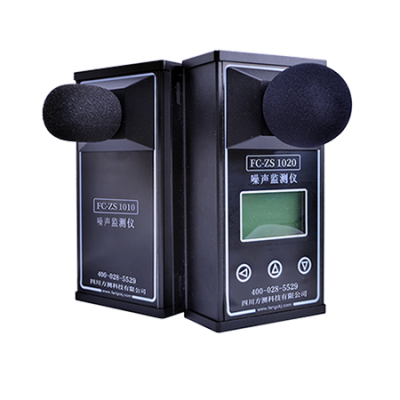

FC-ZS噪声监测仪能够对噪声进行实时监测，数据代表性强，能够反应噪声的真实水平。

2、节省人力物力，使用方便

FC-ZS噪声监测仪嵌入式计算机处理所有数据，直接输出A计权后的分贝值，主要插上电源即可自动开始采集、计算并将数据输出。这不仅大大减少了开发周期，而且便于管理部门及时了解噪声情况，进一步分析及时采取响应措施。

3、优异的线性度

传统的噪声计DC输出使用压缩AC信号的方法得到噪声信号的分贝大小，线性度较差，而且压缩信号的灵敏度系数不固定。FC-ZS噪声监测仪使用数字运算后的结果还原4-20mA标准电流信号，线性度高、一致性好。

4、存储功能，查看报警事件

配套使用的软件实现噪声数据的存储功能，可以查看噪声的历史数据，报警数据等。

四、应用方式介绍

1、设备具备RS485输出接口，采用标准modbus协议，可多台设备并联使用，注意各个设备的波特率要设置成一致，地址需不同。

2、设备有4-20mA标准输出信号，可接电流采集模块使用；也可以接自动控制系统的DCS或PLC等设备，进而组成一套专业的噪声监测系统。

3、设备还具备RS232接口，改接口定数输出噪声、温度、湿度等数据，可接电邮串口的LED控制板，做到大屏显示的功能；当然ZS具备4~20mA电流输出接口，还可以接一个点了输入的数显表，实现显示功能。

五、设备参数

噪声参数

配置探头 驻极电容传声器

测量范围 30-130dB

频率范围 20-12.5kHz

频率计权 A（计权）

测量误差 ±1dB

输出方式 4-20mA/RS485

采样间隔 F（快）

供电方式 AC220/DC12V-24V

物理参数

壳体材质 铝合金外壳，坚固防腐

安装方式 墙面壁挂

外观尺寸 200*104*50mm

工作温度 -10℃~50℃

重 量 1.5kg

接口方式

输出方式 报警输出、RS232、RS485、4~20mA，外供电源输出

六、操作提示

1、避免剧烈碰撞、挤压、原理磁场。注意防潮、防水。

2、现在检测时，注意电缆与设备保持安全距离，做好设备防护，以免造成外来损伤。

3、雷雨天气请注意防护以免雷击造成仪器损坏。

4、模块外壳为铝合金外壳，有防腐功能，但使用时应避免将噪声模块安装在强腐蚀性环境。

5、电源信号输出连接时，应注意插孔与指针的匹配和位置，请勿使用插拔，以免造成专用插座的损坏。

6、连接线是注意用电源的正负极，切勿造成模块短路。

7、请保持电源和信号输出接头的干燥、清洁。
