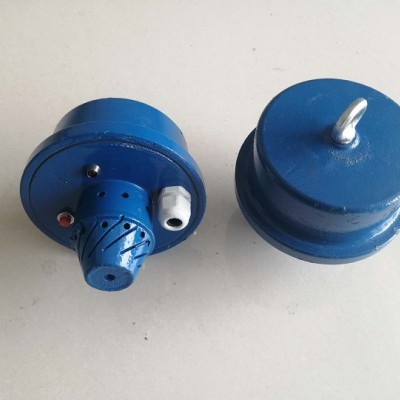

BZA10-5/127(36)V-2



BZA10-5/127(36)V-1



一、适用范围与用途



BZA10系列矿用隔爆型控制按钮(以下简称按钮)，主要适用于具有爆炸性气体(甲烷)混合物的煤矿井下，接入36V及以下的控制线路中，直接与接触器配合，对信号、电磁起动器等设备进行远距离控制。其中一钮用于单向点动，二钮用于单向起动，三钮用于可逆起动的控制线路中。按钮在下列条件下正常工作： "



1.海拔不超过2000mm；



2.环境温度-20℃～+40℃；



3.空气相对湿度不大于95﹪(+25℃时)；



4.在有甲烷爆炸性气体混合物的煤矿井下；



5.在无破坏金属与绝缘的气体和蒸气的环境中；



6.安装类别:Ⅲ类；



7.污染等级:3级。



二、型号含义



主要参数



产品执行



MT 624-2007  煤矿用隔爆型控制按钮



型式：矿用隔爆



标志：ExdI



三、产品结构



1.本系列产品由隔爆外壳、接线盒、按钮元件、按钮质堵板压紧密封，以保证其性能。



2.壳体、上盖、接线盒之间以平面隔爆面与螺栓连接接线柱、按钮控制杆以圆筒隔爆面与壳体或上盖连接。



3.使用前检查隔爆面和隔爆结构是否符合规定。



4.使用中若不引接电缆的出线通口，用≥2mm的钢控制杆等零部件组成。



5.使用中应定期检查面是否有锈蚀及破损，发现问题应及时处理合格后方能使用。



四、使用与维护



警告：打开接线腔或上盖时，切断前级电源



1.电源线与内连接线保持规定的电气间隙与爬电距离。



2.使用与维护时，应防止隔爆面碰撞，上盖时应将隔爆面擦试干净，涂204-1置换型防锈油,以防生锈。



五、订货须知



订货时应注明产品型号及名称、额定电流、额定电压按钮数、订货数量。例：订购BZA1-5/36-2矿用隔爆型控制按钮，额定电压：36V、额定电流：、2钮15台.
