齐创天诚OEM感压传感器QC-7WY120压力式水位计

压力式水位计产品采用不锈钢隔离膜片的OEM感压传感器作为信号测量元件， 并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度 补偿。放大电路位于不锈钢壳体内，将传感器信号转换为标准输出信号，充分发 挥了传感器的技术优势，使液位变送器具有优异的性能。它抗干扰、温度漂移小、 稳定性高，具有很高的测量精度，是工业自动化领域理想的液位测量仪表。

2产品原理

传感器迎液面收到的压力公式为：P=ρgh+Po式中：

P：传感器迎液面所受压强（为方便理解，以下统称压力）

ρ：被测液体密度

g：重力加速度（调试时按照9.815）

Po：液面上大气压

h：传感器投入液体的深度

当传感器投入到液体中某一深度时，被测介质的压力引入到传感器的正压舱， 通过线缆导气管将液面上的大气压Po与传感器的负压仓相连，以抵消传感器正面 的Po，使传感器测得压力为：ρgh，显然，通过测取压力P，可以得到液位深度。

3功能特点

v 采用进口扩散硅压力敏感元件和先进的膜片隔离技术

v 电缆连接，直接投入现场，安装简便

v 放大电路采用进口集成芯片，宽电压供电

v 防堵塞、防结垢

v 防雷击、截频干扰设计、抗干扰能力强

v 接线反向和过压保护、限流保护(仅限电流输出)

v 稳定性好、响应速度快

4技术参数

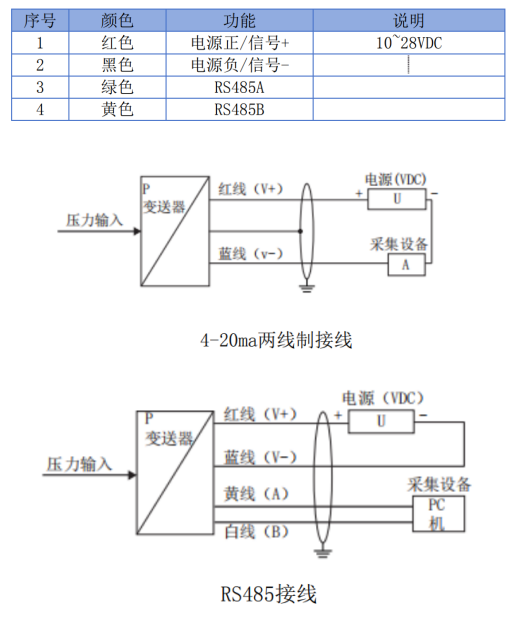

接线说明

安装要求

所有安装位置必须用PVC管或镀锌管等辅材将压力式水位计探头和电缆保护起来，避免应受到水流流动影响，使探头和电缆受到损坏。有淤泥或其他垃圾堆积的测量点位，应用采用可过滤杂物的保护装置保护探头，并定期清理杂物，检查探头的受堵情况。
