调频连续波雷达水位计的通用原理为雷达在安装位置发射电磁波，电磁波碰到介质反 射后被雷达接收，接收信号与发射信号之间的频率差δf和介质表面的距离R 成一定比例 关系：R=C（速度）*δf（频率差）/2/K（调频斜率）。因为光速 C 和调频斜率K已知，因 此算出频率差δf，便可得到雷达安装位置到液面的距离R，再通过已知的安装高度，减去雷达到液面的空间距离（简称空高），得出液位的高度。

2.产品特点

（1）波束角小，能量集中，具有更强抗干扰能力，更高的测量精度

(2) 体积小，重量较轻，便于安装

(3) 防护等级高达IP68、适合多种水位测量场合。

(4) 测量范围最高可达85米，覆盖大型水库等水位测量

(5) 多种输出电路接口与采集系统配合

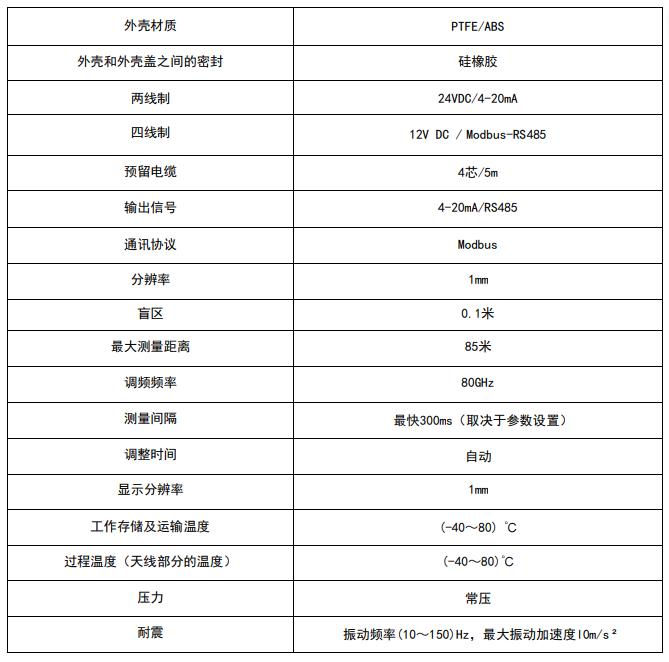

3.产品参数

应 用： 河道、湖泊、浅滩

测量范围： 0 ～85米

过程连接： 龙门框，锁紧法兰从DN50/ G2起

过程温度：-40～80℃

过程压力： （-0.1～0.3）MPa

精 度： ±2mm

频率范围： 76GHz～81GHz

防护等级： IP68

天线尺寸： 35mm透镜

供电电源： 9-30VDC

信号输出： 4-20mA/RS485

调 试： 蓝牙/Modbus协议

现场调试： 微信小程序

波 特 率： 9600（默认）

外 壳： PTFE/ABS

 仪表安装

v 安装前的准备

请注意以下事项，以确保仪表能正确安装请预留足够的安装空间。请避免强烈震动的安装场合。

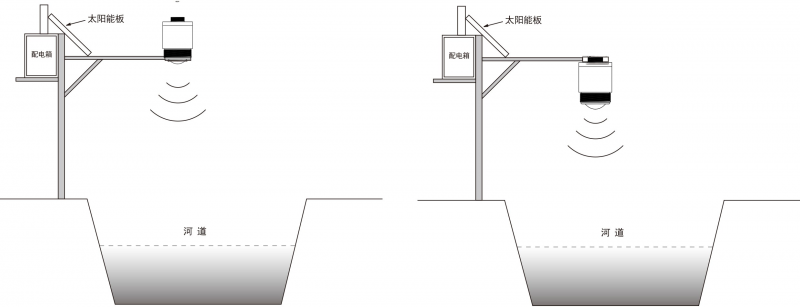

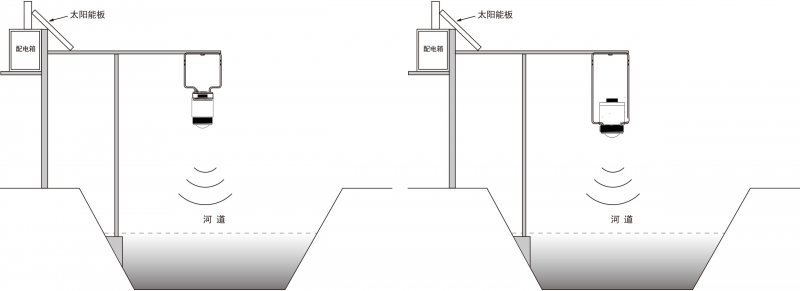

v 图示说明及安装位置

注：雷达天线发射电磁波时，都有一定发射角。从天线下缘到被测介质表面之间，及发射电磁波波束所辐射的区域内不得有障碍物。因此安装时应尽可能避开遮挡设施，必要时须进行“虚假回波学习”。安装仪表时还要注意：最高液位不得进入测量盲区。

• 应 用:河道、湖泊、浅滩
• 测量范围:0 ～85米
• 过程温度:-40～80℃
