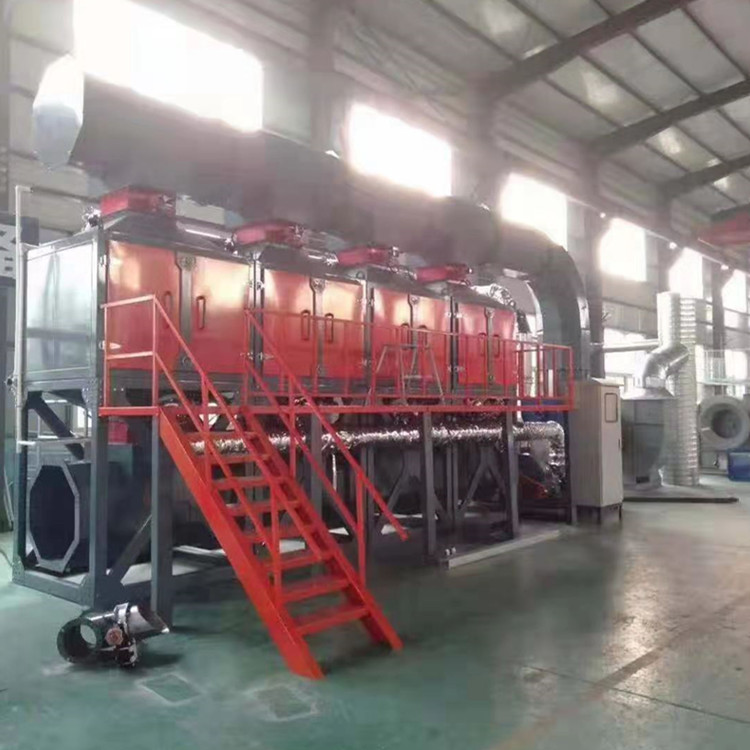

催化燃烧工作过程主要分三种状态

系统的工作过程主要分为状态参数设定、燃烧运行和燃烧停止三种状态。

1. 参数设置状态

这种状态在燃烧工作之前准备数据。根据需要设定点火温度和变频器起动，控制风机的风量。点火温度是保证点火过程可靠性的关键。启动频率保证催化燃烧器在点火开始时火焰的燃烧。燃烧比不能轻易过低，风量也不能过大。

2. 燃烧运行状态

(1)燃烧启动过程

当控制系统待机的情况下,开始从输入命令,将进入燃烧状态操作,首先是控制系统自检,之前清除后,逆变器的输出信号来控制风扇的转动,风量低速度梯度的高速度,然后逐渐缓慢,新鲜空气,吹进的风炉板以保证没有残余气体炉、确保点火过程中的安全可靠。具体操作是先启动变频器，PLc模拟输出信号使变频器的频率从启动设定的频率上升，达到一定频率后维持一定时间后下降，完成吹扫后再启动。然后发出点火信号，高压点火器工作，同时打开点火管的阀门，点燃小火。小火点燃后，打开主气阀。此时，催化燃烧炉板进行火焰燃烧，直到检测温度信号达到设定的点火关闭温度，点火阀关闭，点火过程完成，进入燃烧调节阶段。

(2)燃烧空气比的设定

文献表明，催化燃烧的“气/空比”范围一般在4% ~ 11%之间。在一定的燃烧条件下，当燃烧空气比为6%时，天然气可以达到更好的催化燃烧效果，燃烧系统可以获得最大的热效率和更好的排放效果。

该系统的气-气比调节是通过零压阀实现的。当改变风机风量时，也可以改变燃烧/空气比，以满足催化燃烧器的要求。只要在起动时调节输出变流器的频率，就可以实现燃烧-空气比由火焰燃烧转变为催化燃烧。

(3)燃烧温度调节

通过键盘输入文字显示来调节燃烧器温度，改变变频器的输出频率，调节合适的风量。当风量增大时，燃烧温度超过设定值，则PLc控制变频器降低输出频率，降低风量以稳定燃烧器温度。如果变频器输出频率低于设定值(风机输出空气频率设置为5 Hz)，而输出空气仍高于设定值，PLc将启动定时。如果在一定时间内将时间缩短到设定值，PLc将放弃定时，继续VVVF工作。如果在一定时间内温度仍高于设定值，PLc将继续调整，直到达到设定值为止。PID运行后，变频器的频率输出由PLc控制。如果温度不够，频率会上升，延迟将维持一段时间。反之亦然。

3.燃烧停止状态

燃烧器的停止是在收到文字显示的停止命令之后。首先关闭主气阀，然后系统进行反吹，分散剩余气体，迫使燃烧板风冷。一段时间后，风机关闭，转炉停止工作，燃烧器关闭。
