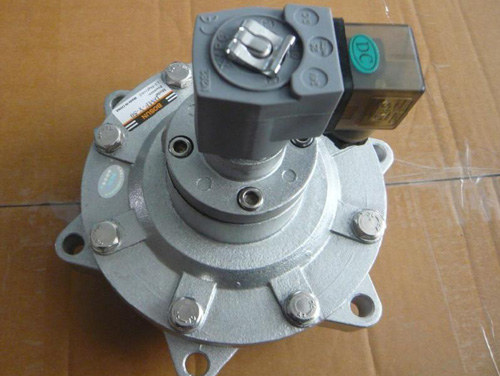

DMF-Y两寸半淹没式电磁脉冲阀配大布袋除尘器脉冲阀是控制系统的执行机构，脉冲阀一端接气包，一端接喷吹管，在阀盖上直接拧上排气阀，排气阀由PLC程序控制，电磁排气阀得电后，活动挡板处于封闭排气孔的位置，气包中的压缩气体通过恒节流孔进入脉冲的背压室。波纹膜片两侧的气压相等（均等于气源压强）。设膜片的面积为F，喷吹口面积为f，则膜片背压侧所受压力Pc=pF+q（q为弹簧压力），膜片喷吹管侧所受压力PA=p(F-f)。显然Pc>PA，喷吹管被膜片封闭。当PLC发出信号，电磁排气阀失电后，排气阀的活动挡板即抬起，膜片背压侧与大气相通而迅速泄压。因而PA>Pc=q，于是膜片被压向背压侧，喷吹管口打开，进行喷吹清灰。信号消失后，活动挡板恢复至原来封闭气孔的位置上，背压侧又升至气源的压力，膜片从新封住喷吹管口，喷吹即行停止。
DMF-Y两寸半淹没式电磁脉冲阀配大布袋除尘器脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
工作原理：按照电信号控制阀体卸荷孔的开启和关闭，电磁脉冲阀阀体卸荷时，阀后腔内压力气体排放，阀前腔内压力气体被膜片上阴压孔节流，膜片被抬起，脉冲阀进行喷吹。阀体停止卸荷时，压力气体通过阻尼孔迅速充满阀的后腔，由于膜片两面在阀体上受力面积之差，阀的后腔内，气体作用力大，膜片能可靠的关闭阀的喷吹口，脉冲阀停止喷吹。电信号是以毫秒计时，脉冲阀开启的一瞬间，产生强大的冲击气流，从而实现瞬间喷吹。
午阳环保设备公司多年来致力于环保除尘、废气除臭、脱硫脱硝等工程设备的研究、开发、安装和制作，主要为锅炉除尘器、布袋除尘器、滤筒除尘器、旋风除尘器、湿电除尘器、静电除尘器、废气除味净化器六大类，同时我公司生产除尘器布袋、除尘器骨架、脉冲电磁阀，脉冲控制仪、卸料器、插板阀、输送机、提升机等除尘配件，高科技工程人员和精良的制作装团队精诚合作，得到业内人士和顾客的一致好评，欢迎来电咨询或到厂参观
