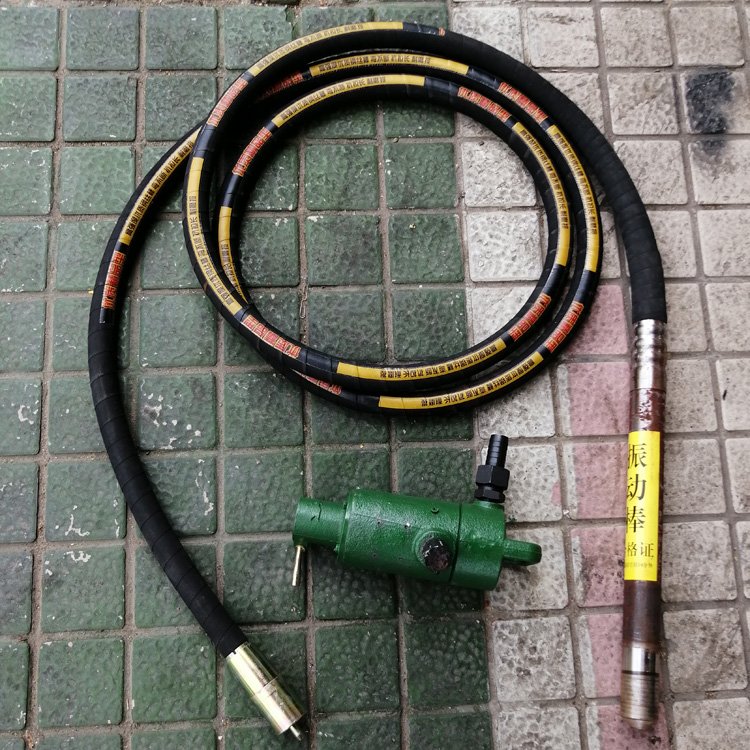

FRZ-50风动振动器 风动振动棒容易操作

FRZ-50风动振动器 风动振动棒容易操作

FRZ-50风动振动器用途及特点；

1、适用于有压缩空气气源的煤矿建井、市政工程、建筑、隧道、涵洞等野外工程的施工中，各种干硬性混凝土制品及配筋塑性混凝土现浇构件振动捣固工程尤为适用，jue对。

2、配套振动棒橡胶软管为65Mn钢丝管，棒头材质为合金钢4OCr，棒头与软管连接处带合金护簧或加粗，比普通振动棒更加。

3、软轴传动，结构合理，联接安装、操作、维修、使用方便，不受电源、潮湿等条件限制，尤为适合特殊工矿条件使用。

FRZ-50风动振动器参数:

振动棒直径         45  (mm)

振动器直径         50毫米

风动振动器总长度   6000毫米

动力               叶片式气动马达

额定转速          3000转/分

风动振动器用气压  4～5公斤/平方厘米

耗气量            1.5立方米/每分钟进风

风动振动器进风管内径   25毫米

振动频率（空气中）     3000次/每分钟

下部振幅（空气中）     >10毫米

总重量                 约27.5公斤

软轴直径               13mm

软管直径               36mm

软管长                 3961mm

FRZ-50风动振动器结构及工作原理:

该振动器分动力和振动棒两部分。动力部分采用叶片式气动马达。振动棒软轴与气动马达轴头浮动插入连接，旋转板手后固定，把螺丝拧紧。

1.气动马达部分由转子，气缸，上，下端盖，轴承等组成。

2.本气动马达采用予进气侧吹式，压缩空气由气缸主风道进入气缸，推动叶片，驱使转子运转作功。

3.气缸主风道上有6只通风孔，排气采用32只排气孔相互交错，从而使叶片磨损均匀。

4.为相对增加叶片宽度，延长使用寿命，转子上五条径向等分槽铣成R75的圆弧槽，槽内配用叶片。

5.气动马达上、下端盖内分别设计安装203，305单列向心球轴承各一只，以承受轴向扭力。下端盖处一只J型骨架密封圈，防止气动马达内压缩空气下窜，从而有效地保证气动马达传动工作的可靠性和稳定性及使用寿命。
