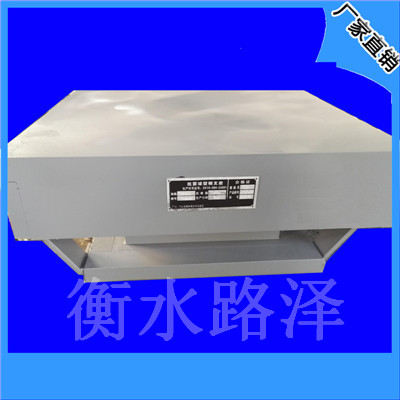

抗震球形铰支座系列，可根据要求制成固定、滑动、抗拔的特殊形式，也可根据实际工程需要为您量身定制。

抗震球形铰支座球铰支座规格参数

竖向承载力：500-80000KN

竖向拔力：500-80000KN

水平剪力：500-80000KN

设计转角：0.01-0.06rad

抗震球形铰支座球铰支座设计参数一般包括：竖向压力、水平剪力、竖向拉力、转角、水平刚度、水平位移等。根据支座不同，支座的设计参数可能只包含上面部分设计参数。

抗震球形铰支座设计参数定制厂家

抗震球铰支座是在天然橡胶支座的中心插入铅芯，使其具有滑动抗震球铰支座阻尼性能的一种减震支座。滑动抗震球铰支座除了承受结构物的竖向力和水平力外，铅芯产生的滞后阻尼的塑性还能吸收地震能量，并可通过橡胶提供水平恢复力。抗震滑动支座作为一种有效的结构件减震隔震装置，已广泛用于桥梁、建筑及其它土木结构中。

抗震球铰支座构造

由上连接板 上封板、铅芯、多层橡胶、加劲钢板 、保护层橡胶、下封板和下连接板组成。多层橡胶、加劲钢板构成多层滑移钢支座承担建筑物重量和水平位移的功能，滑动抗震球铰支座剪切变形时，靠塑性变形吸收能量，地震后，铅芯又通过动态恢复与再结晶过程，以及橡胶的剪切拉力的作用，建筑物自动恢复原位。对应不同铅芯、桥梁的要求 滑动抗震球铰支座可以有不同的叠层结构、制造工艺和配方设计，以满足所需要的垂直钢度、侧向变形、阻尼、耐久性、倾覆提离等性能要求。

抗震滑动球铰支座特点

1、抗震滑动球铰支座具有良好的减震性能，能够保证水平地震时不落梁。

2、抗震滑动球铰支座不仅具有普通球型钢支座承载力大、转动灵活、传力可靠、转角大等特点，而且具有能够减轻因地震力、横向摇摆力、横向风力等产生的竖向拉力和横向剪切等作用。

抗震滑动球铰支座安装

支座安装时应对其上下底板的四边划注十字中心线，便于安装找正，安装时将支座上座板与上部结构的钢板用高强度螺栓连接，或焊接。
