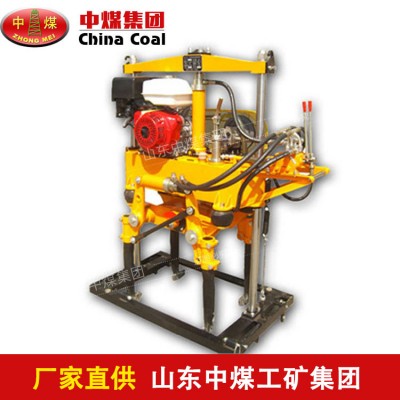

YCD-4型液压道岔捣固机

  液压捣固机采用新材质、新技术研制出的更新换代产品。液压捣固机基本结构和原理仍然保留了老式捣固机的优点，即双导柱框架、单缸升降方式。同时通过加大镐掌下插深度，并采用增加导柱行程限位装置等方法，使其既可在国内Ⅱ型、Ⅲ型混凝土轨枕线路上进行捣固作业、也可在国外各种混凝土轨枕和钢枕线路上进行捣固作业。主要技术性能高于老式捣固机。



（2）液压捣固机适用范围

  液压捣固机即适用于不同型号钢轨及混凝土轨枕线路大、中修清筛作业后的捣固作业；又适用于新建线路道床石碴的捣固作业。液压捣固机性能优越，结构合理，安全可靠，作业效率高，完全满足了铁路道碴捣固作业的需要。



（3）液压捣固机性能参数

   液压捣固机可根据用户的实际需求配备不同动力源：1、电动机 2、风冷柴油机 3、水冷柴油机 4、汽油机动力：

（1）Y132S-2型电动机：

额定功率               5.5 kW

转   数               2880转/分

电   压               380V   （ 50Hz）

（2）186F型柴油机

功   率              6.3kW

转   数               3600转/分

（3）SF190型柴油机

功   率               7kW

转   数               2300转/分

（4）GX270型汽油机

功   率               6.6kW

转   数               3600转/分

2、液压系统工作压力       5～6MPa

3、震动频率               60～67Hz

4、激振力：               22kN

5、最大下插力             16kN

6、夹实力                 6.5kN×2

7、下插深度               110mm±10mm（轨枕底面以下）

8、生产效率               ≥260根/（组＆#8226;小时）

9、重量

电动机：               350kg

风冷柴油机：           397kg

水冷柴油机：           455kg

汽油机：               300kg

10、外形尺寸：

电动机：             1300mm×750mm×1600mm

风冷水冷柴油机：         1300mm×750mm×1600mm

汽油机：             1390mm×750mm×1600mm

11、作业形式：

（1）单侧下道二台为一组，适用复线或单线路肩较宽地段。

（2）双侧下道二台为一组，适用单线路肩较窄地段。

12、走行架轨距 ： 1435mm（特殊需要提货要说明）
