系统组成

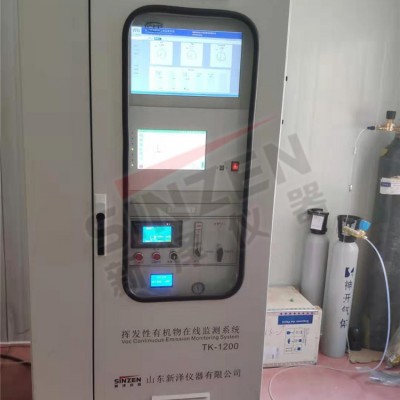

TK-1200挥发性有机物在线监测系统由气态污染物监测子系统3100型在线气相色谱仪（非甲烷总烃（NMHC）&苯系物）、烟气参数监测子系统SVPT-100型皮托管(温度、压力、流速)和SSD-100湿度仪、系统及数

据采集处理子系统、校准与辅助子系统四个基本部分组成。具体介绍如下：

  本系统由置于烟囱或烟道上的采样探头、伴热管和温压流一体化探头及湿度探头，以及置于小屋中的控制机柜、标气和气体发生器组成。

n 采样探头负责烟气采样，内置陶瓷滤芯用于过滤烟气中的粉尘。

n 伴热管线高温伴热避免烟气中水蒸气冷凝。

n 温压流用于测量烟囱或烟道内烟气的温度、压力和流速。

n 湿度仪用于测量烟囱或烟道内烟气的湿度。

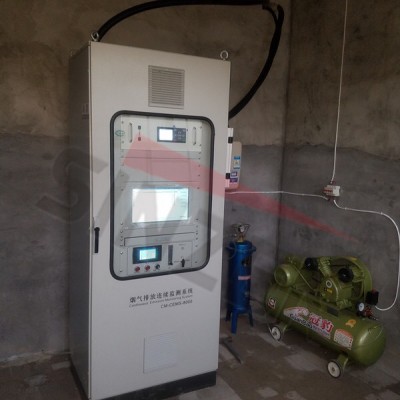

    控制机柜内置电控单元、工控机、加热盒、高温泵等。

n 标气用于校准分析仪表，零气发生器、氢气发生器、高纯氮气瓶提供气源。

n 空压机产生压缩空气，用于对伴热管线、采样探头、温压流进行定期反吹。
