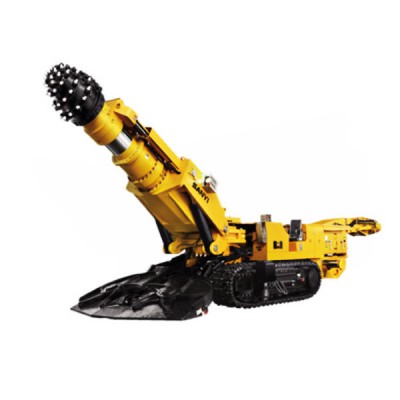

EBZ260D悬臂式掘进机 三一出品 已取得安标正书

安全 可靠 高效 智能 易维护 人性化

整机特点：

大截割面：一次成型

适用性广：煤巷、半煤岩巷、全岩巷

稳定性高: 大机重、振动小

施工便捷：先导手柄操控

结构紧凑：满足大、中型巷道

系统均衡：机、电、液性能最佳匹配

核心部件 三一制造

三一集团经过多年研发，实现核心部件高品质三一制造，彻底打破了关重件依赖进口的格局，打造了中国工程机械的核心竞争力。

三一掘进机关重件，依托数百项三一专利技术，针对煤机施工特点量身定制。实现了真正意义的第一品牌.中国制造掘进机。

优势：

供应期短

精益制造

专利技术

性价比高

工作机构 标杆技术

（项三一专利）

截割叉形架技术：截割部采用叉形架箱体结构件支撑受力，避免传统电机壳体支撑架受力，电机壳体受力开裂问题，保证电机运行更稳定。

铲板收料技术：从动轮前置、敞开式设计，收料能力提高20%。收料平面设计，主动收料率达90%。星轮驱动采用回转轴承设计，结构强度高，故障率低。

一运运料技术：通道采用流畅式设计，有效解决运输卡料。配套高强度C级圆环链和铸钢耐磨刮板。一运驱动采用低速大扭矩马达直驱，动力强劲，结构简单，维持便捷。

耐磨技术：通过对数十种耐磨板材进行的耐磨性对比试验，最终选出最佳性价比的耐磨板材。应用于截割头、铲板部、一运溜槽易磨损的部位，耐磨寿命提高3-5倍。

行走组合支承技术：减小履带阻力，接地平稳、易维护。

快速拆卸技术：易损件采用快拆式接口；整机元器件、管路布局科学；维护空间最大化。

截齿排布技术：利用大数据分析技术，采集数十万个截齿使用数据，经反复优化，开发出三一自主产权专用截割头设计软件，全齿咬合、钻进力大、无偏磨。达到最大截割效率和最小截齿消耗。

仿真试验检测技术:产品设计经过大量的仿真、试验、改进产品设计力争达到最优化。

电器系统 安全智能

专用控制器：

防护等级IP67,抗振性强、可靠性高;

运行速度10ms,CAN总线通信,抗干扰能力强;

防高压侵入技术（三一专利）：

自主研发设计高压隔离漏电闭锁保护模块，有效保证控制回路的安全。

三一独有专家诊断技术：

运行状态实时显示；

故障信息显示及故障排查指南；

故障历史记录查询；

精益制造 质量保障

标准化作业：具有230余台高精机床、机器人，120余套专用工装机、夹具。业内最大的掘进机标准化生产线，确保制造质量稳定性。

质量控制：业内最全面的检验项目及检测设备，保障产品零缺陷交付。

机载除尘

除尘系统集成在掘进机机身上，随整机一起移动。

除尘器处理风量可达450m3/min。体积小、风量大；吸风口经过优化设计，吸尘快；自动排污泵进行风机过滤排污。

可伸缩

截割部可伸缩，伸缩形成500mm。

截割部可伸缩，截割作业更便捷，避免频繁移机。

特殊装载结构

铲板星轮经特殊设计，更适合下山收料。

强劲行走驱动

行走部采用36万牛•米减速机，其提供的驱动力是同等重量普通机型的2倍。

履带板采用高牙型履带板，保证行走时，设备良好的抓地性能。

大坡度液压系统

采用自动加油全封闭油箱和防吸空专利结构设计，避免吸空，能适应下山坡度25°的工况。

智能电控

操作显示屏可显示掘进机下山倾角的角度值，为操作者提供掘进施工参考。
