供应QJZ-200矿用隔爆兼本质安全型真空电磁起动器

一、概述

QJZ—200、315、400/1140（660、380）矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于含有性危险气体（甲烷）和煤尘的矿井中，防爆标志Exd[ib]I，额定电压1140V、660V、380V，频率50Hz，电流200至400A的矿用隔爆型三相鼠笼式异步电动机，同时对电动机及控制电路进行保护。起动器能在停机时进行换向。

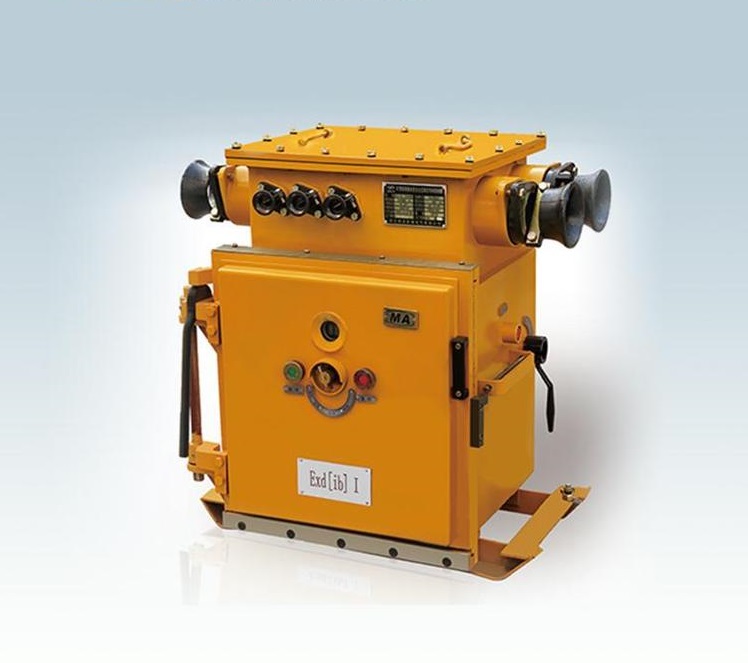

 QJZ-200/1140矿用隔爆型真空电磁起动器


二、正常工作条件

a.海拔高度不超过2000米；

b.周围空气温度上限为+40℃，下限为-5℃；

c.周围空气相对湿度不大于95%（+25℃时）；

d.在无剧烈振动、颠簸以及与水平面的安装倾斜度不超过15°；

e.在无足以破坏绝缘和腐蚀金属的气体或蒸汽的场所；

f.在有防水滴或雨雪侵袭的地方；

g.污染等级：3级；

h.安装类别：III类。



三、主要技术性能指标

3.1本安输出开路电压AC20V；

3.2本安输出短路电流≤45mA；

3.3极限分断能力：4500A；

3.4机械寿命：100万次；电寿命（AC4）：3万次

3.5隔离开关分断能力：1200A；

3.6工作制：八小时工作制及断续周期工作制；

3.7甲烷检测范围：0%～ 4%；甲烷传感器信号：1～ 5mA；

3.8出线口：主回路进出线口4个，可穿入Φ32～Φ71橡套电缆；控制回路进出线口3个，可穿入Φ14.5～Φ21橡套电缆；

3.9外形尺寸：820mm×500mm×820mm



四、结构概述


开关的隔爆外壳呈方形，安装在撬形底座上。隔爆外壳分隔成两个隔爆腔，接线腔与主腔。接线腔中集中了全部主回路与控制回路的进出线端子。主回路电源进线端上罩有防护板。接线腔两侧各有两个主回路进出线喇叭口，前侧有三个控制回路进出线喇叭口。主腔由壳体与前门构成。壳体内装有隔离换向开关、交流真空接触器、微机综合保护器、显示器、电流互感器、本安插件等组成起动器的电器元件。前门与壳体间设有可靠的机械闭锁，打开前门时必须将隔离换向开关打至停止位置，才能将闭锁杆从前门档块上退出，其另端插入隔离换向开关的闭锁孔内，使其不能再操作，此时前门才能打开。



 五、工作原理

起动器的电气原理见附图

起动器采用微处理器完成控制信号的采集，运算处理，实现各种保护功能和起动器的通断控制。

5.1单台

    起动器具有近控或远控功能。拨动前门芯板上近、远控钮子开关即可实现这一功能。正常时，电源变压器BK二次侧36V绕组为先导提供工作电源，此时按下起动按钮SB1（近控）交流36V经先导内变压器，管半波整流后变为直流，使先导继电器得电吸合，2KA闭合，中间继电器1KA得电吸合，1KA闭合，交流真空接触器KM得电，主电路接通。若接在先导回路中的管被短接，则先导继电器因无直流工作电源而拒动。

5.2联台

将台保护器设置为单台/、近控均可，第二台设置为联台/，本机延时3～5s，反馈延时5～10s，第n台设置为联台/，本机延时3～5s，反馈延时5～10s，台K3、K5短接。
