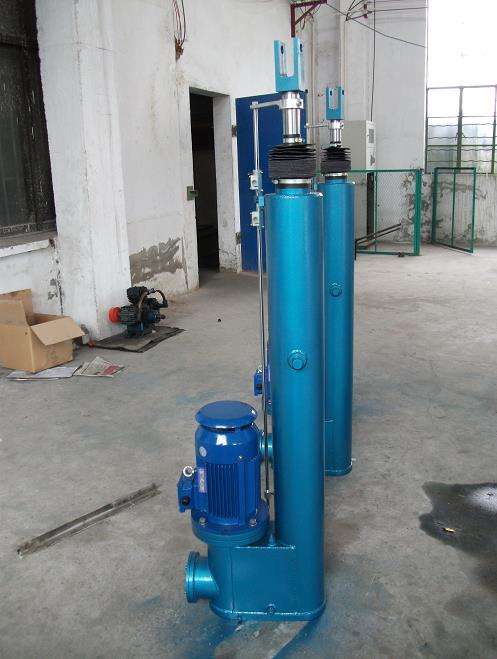

平行式液压推杆 电动液压推杆 DYTP推杆

电液推杆，即电动液压推杆，适用于往复推拉直线（或往复旋转一定角度）运动，可用于上升、下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中（程序）控制。现已广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等部门，是不可缺少的通用动力源。工作原理：

　1、工作原理：电液推杆以电动机为动力源，通过电动机正（或反）向旋转，使液压油经过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。

　2、过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点，电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护，电机虽在转动，但绝不会烧毁。

　3、自锁功能：电液推杆的油路集成块中设计了液压自锁机构，电机停止，活塞杆立即停止在一定的位置上，压力油处于保压状态。

　4、可根据用户要求，在额定的速度范围内进行无级调节速度。

　5、在额定的输出力范围内进行无级调节推、拉力。

　6、在额定的行程范围内用电控可进行无级调节行程


 造型说明 电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据拥护特殊要求，配套三种调节功能，即：速度调节推、拉力调节，行程调节（行程开关定位）。除上述三种调节功能定货时必须文字注明外，其他请参照型号编制方式，认真填写六大要素。 DYTP型平行式电液推杆技术参数（选型表）

安装使用时注意事项

1. 电液推杆安装要有足够的空间，环境温度10-60度之间（高温环境要特别订货）。

2. 用户可根据控制需要配置行程开关。

3. 电动液压推杆安装前先平放在地上，注入液压油（牌号HM.精度等级46-68）油位在观察口下缘，分体推杆油面应在离箱50mm以内。

4. DYTZ、DYTP、DYTF在使用前应旋松排气孔的排气螺丝2圈。

5. 安装时要试开机。

a. 整体推杆，接上电源即可运行

b. 分体推杆，接上电源让油缸在无负载情况下，往复动作数次使油缸和油管中的空气排出，在带上负载

电液推杆的维护

1. 为保证高压油管的使用寿命，要用胶皮把油管固定好。

2. 使用液压油要定期过滤或者更换，一年一次或根据实际工作自定周期。

3. 长期闲置不用，仔投入使用前要对电机进行绝缘检查。

4. 简易故障排除

a. 刚安装时不能动作，查电机未运行或油量不足。

b. 使用一段时间后不能动作，拆下液控落塞，清洗液控阀阀芯，更换液压油。

使用长时间后，推杆空载能够推拉，带负载不能摊位。更换油缸内活塞上孔用密封件。密封面渗漏，更换密封件， 如油塞杆伸出处滴油，更换轴用密封件。
